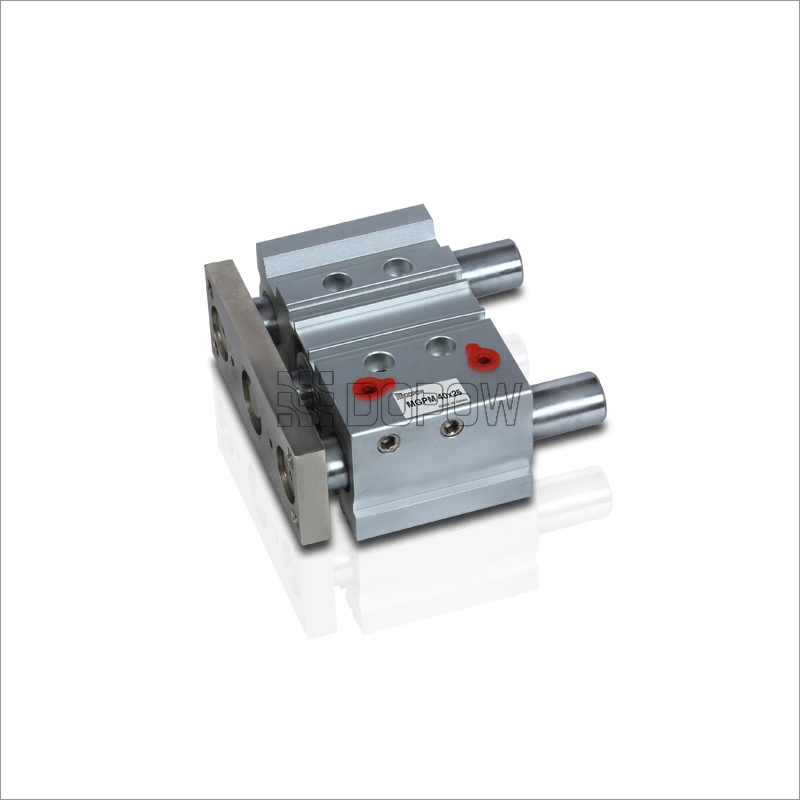

MGPM25- 50 緊湊型 帶導桿 氣缸 MGP 緊湊型 導向氣缸
產品特長:
1、體積小，輕巧；
2、側面負載抵抗力強，扭力抵抗力強；
3、不要轉精度高；
4、根據用途，導向桿軸承有兩種可供選擇。
5、耐橫向負載是原來止動氣缸的兩倍。
6、且有4種安裝方式。
7、2面接管位置可供選擇。
安裝使用:
1:不要將手或手指放入端板與缸體中間加壓時，一定注意手或手指不要被夾在端板與缸體間。
2:在使用活塞速度范圍內使用。本氣缸設有孔口，不使用速度控制閥的場合，有可能超過使用活塞速度。超過速度范圍使用的話，會導致氣缸破損或壽命降低。安裝速度控制閥進行速度調整，在限制范圍內使用。
3:請注意垂直安裝時的控制速度。垂直使用的場合，負載率變大的話，控制速度有可能超過速度控制閥的控制速度(急速伸出)。此種場合，推薦使用雙速度控制閥。
4:活塞桿和導桿的滑動部位不要被劃傷或劃出凹痕密封件損傷會造成漏氣或動作不良。
5:主體、端板的安裝面上不能有磕碰、傷痕。安裝面的平面度會變差，滑動阻抗會增加。t安裝面的平面度應在0.05mm以下。在端板上安裝的工件、金屬件等的平面度較差的話，會增加滑動阻抗。
| 缸徑 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| 工作介質 | 空氣 | |||||||||
| 動作形式 | 雙動 | |||||||||
| 最高使用壓力 | 1.0MPa | |||||||||
| 最低使用壓力 | 0.12MPa | 0.1MPa | ||||||||
| 環境和流體溫度 | -10~+60℃(no freezing) | |||||||||
| 活塞速度 | 50~500mm/s | 50~400mm/s | ||||||||
| 緩沖 | 橡膠緩沖 | |||||||||
| 行程公差 | + 1.5mm0 | |||||||||
| 潤滑 | 不需要 | |||||||||
| 軸承 | 滑動軸承和滾珠導向軸承 | |||||||||
| 活塞桿不轉動精度-滑動軸承 | ±0.08° | ±0.07° | ±0.06° | ±0.05° | ±0.04° | |||||
| 活塞桿不轉動精度-滾珠導向軸承 | ±0.10° | ±0.09° | ±0.08° | ±0.06° | ±0.05° | |||||
| 接管口徑 | M5*0.8 | 1/8″ | 1/4″ | 3/8″ | ||||||
| 缸徑大小 | 標準行程 | 磁性開關 |
| 12,16 | 10,20,30,40,50,75,100,125,150,175,200,250 | M9B,M9P,M9N |
| 20,25 | 20,30,40,50,75,100,125,150,175,200,250,300,350,400 | M9B,M9P,M9N |
| 32,40,50,63,80,100, | 25,50,75,100,125,150,175,200,250,300,350,400 | M9B,M9P,M9N |
要訂購，請參考以下訂購代碼，謝謝合作！
